产品简介
DST防火阻裂纤维是一种兼具抗裂防渗和防火抗爆性能的混凝土增强纤维，其截面呈异型中空状，掺入混凝土中可形成三维乱向分布的网状承托作用，改善混凝土的韧性和延展性，提高混凝土的抗裂能力。在遇到火灾时，其独特的中空形状和极低的熔点，又使纤维迅速熔化成为混凝土内部高压水汽逸出的通道，提高混凝土的防火抗爆性能，DST防火阻裂纤维是结构防火设计的有效技术途径。

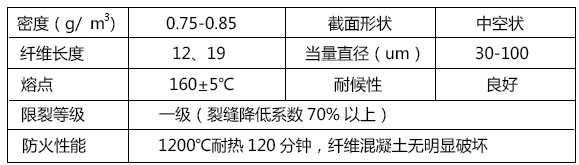

技术参数
作用机理
混凝土尤其是高强混凝土具有很高的密实度，在遇火时造成混凝土内部的水汽难以逸出，从而导致混凝土构件爆裂并造成灾害。研究表明，与火接触的混凝土表面温度在几分钟就能达到100℃以上，混凝土表面的强热流和快速升温加速了蒸汽的形成，而由于混凝土的低渗透性，水汽无法逸出，它们在混凝土内部聚集并形成高压，最终导致混凝土保护层爆炸性破坏。在标准耐火试验中，加热8-45min混凝土即发生爆裂。
DST防火阻裂纤维具有独特的中空结构，它们在混凝土中呈三维乱向分布，当遇到明火时，纤维的中空结构立即成为水汽逸出的通道。当火焰造成混凝土持续温升，超过DST防火阻裂纤维160℃的熔点时，纤维熔化并形成更宽的水汽逸出通道，水汽的快速逸出避免了遇火环境下混凝土的爆裂。在混凝土中掺加DST防火阻裂纤维，平时可提高混凝土的抗裂防渗能力，而一旦遇到火灾，则可提高混凝土的耐火性和遇火的安全性。
防火性能

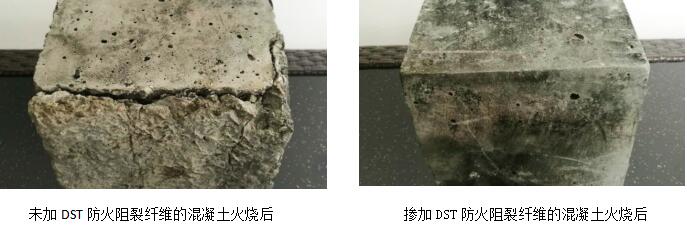

DST防火阻裂纤维可显著提高混凝土的防火性能，从而获得较好的抗爆裂效果。下图为DST纤维混凝土与普通混凝土在1200℃条件下耐热120分钟的防火试验对比效果。
应用领域
DST防火阻裂纤维适用于防火等级较高的混凝土建筑物及构筑物，尤其适用于遇火时扑救和疏散困难的混凝土工程。
■ 公路隧道，铁路隧道 这些隧道一般远离城市，无可靠消防水源、隧道内车流复杂，在没有结构防火措施的情况下，隧道中厚度为30-50cm的喷射混凝土将在遇火30min内崩塌。
■ 商场、写字楼、博物馆、图书馆等公共建筑、高层建筑 这些建筑楼层高、人员密集，遇火蔓延快，在火灾中生命财产损失巨大。
使用方法
■ 掺量：1.0-1.5kg/m³，建议掺量1.2kg/m³。如需达到较高要求防火性能，则应采用更高掺量。
■ DST在混凝土中完全是物理作用，不改变混凝土的配合比。
