产品简介
PBA聚合物改性剂是一种特殊的高分子聚合物乳液，加入混凝土或水泥砂浆时即可配制成PBA聚合物混凝土或PBA聚合物水泥砂浆。PBA聚合物混凝土/砂浆具有较好的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能。适用于交通、市政、港口、水利等工程的抗冲磨护面；工业地坪、化工水池的防腐处理；以及地下室、外墙、屋面的建筑防水工程。
PBA聚合物改性剂掺到混凝土/砂浆中后，可均匀地分布在细粒骨料的表面并在一定程度下凝结，使水泥、骨料、聚合物三者相互搭接形成一个完整的网络膜，从而封闭混凝土/砂浆中的毛细孔隙，阻止介质的侵入，改善混凝土/砂浆的综合性能。
应用领域
■ 防渗护面工程：大坝面板、船闸底板、港口码头、隧道涵洞、桥面铺装、输水沟槽等。
■ 防腐耐蚀工程：石油、化工、制碱、医药、粮库、盐仓等工业地坪、水池等。
■ 抗冲耐磨工程：公交停车屋面、机场跑道、停机坪、收费站、服务区、停车场进出口、城市下穿通道等。
■ 建筑防水工程：地下室、上人屋面、种植屋面、停车屋面、游泳池、水池、涵洞、污水处理池、危险品处理池等。
■ 薄面修补工程：桥面调平层、桥梁主体、停车场、大坝溢流面、闸墩、水库面板、港口码头等工程的缺陷修补和防碳化处理。
技术参数

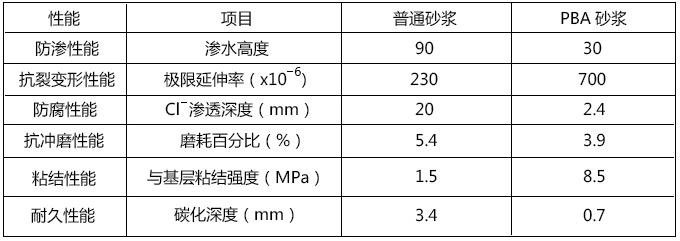

PBA聚合物改性砂浆与普通水泥砂浆的主要性能试验结果对比如下：
PBA聚合物改性剂可显著改善混凝土/砂浆的抗裂、抗渗、防腐、耐磨及粘接性能，使混凝土/砂浆的耐久性有效提高。
作用机理
PBA聚合物改性剂对混凝土/砂浆的改性是通过聚合物在水泥浆体中成膜，并改变混凝土/砂浆的微观结构来实现的，其作用机理如下：
■ 聚合物膜的密闭作用提高了混凝土/砂浆的抗渗防水性能
聚合物薄膜切断了混凝土/砂浆内部孔隙与外界的通道，减小了水泥凝胶孔的尺寸，使混凝土/砂浆的密实性和抗渗性能大幅度提高。
■ 聚合物膜的填充作用提高了混凝土/砂浆的抗裂变形能力
聚合物薄膜可填充于水泥水化产物的孔隙，使水泥浆体内部的应力状态得到改善，抗裂变形的能力显著提高。
■ 聚合物膜的桥键作用提高了混凝土/砂浆与基层的粘接能力
聚合物成膜时，聚合物分子与水泥水化产物形成特殊的桥键，提高了水泥浆体与基层的粘接力，可防止空鼓脱落。
技术性能
与普通砂浆相比，经PBA聚合物改性的聚合物砂浆具有以下性能：
■ 抗拉、抗折强度分别提高了35％及50％，抗冻指标>D300。
■ 极限引伸率提高1－3倍，弹性模量降低，抗裂性能显著提高。
■ 与混凝土基层及钢板粘结强度提高4倍以上。
■ 提高密实性，2天吸水率降低10倍，抗渗性能提高1.5倍，抗氯离子渗透能力提高8倍。
■ 抗老化性能好，经2160小时碳弧灯紫外线加速老化，性能同普通水泥砂浆。
■ 能耐2％硫酸，5％以下盐酸、硝酸及氢氟酸、耐氨水、乙酸、苯等化学介质腐蚀，其耐腐蚀性能符合GB50046-2008《工业建筑防腐蚀设计规范》的技术要求。
使用方法
■ 掺量：PBA在砂浆中的掺量为水泥用量的10-30%，PBA在混凝土中的掺量为胶凝材料用量的5-10%。
■ 厚度：聚合物砂浆厚度为10-20mm，聚合物混凝土的厚度为40-150mm或根据结构设计确定。
■ 配制：现场采用搅拌机低速搅拌或人工拌制，也可采购商品混凝土或商品砂浆在施工现场与PBA聚合物改性剂进行二次搅拌。
■ 施工流程：基层处理 → PBA水泥净浆界面处理 → 配制聚合物混凝土/砂浆 → 聚合物混凝土成型/涂抹聚合物砂浆 → 保湿养护。
■ 养护：混凝土/砂浆硬化后立即浇水进行养护，养护时间不少于7天。
